首页 > 供应产品 > 供应东莞液压升降平台、惠州液压升降机
点击图片查看原图

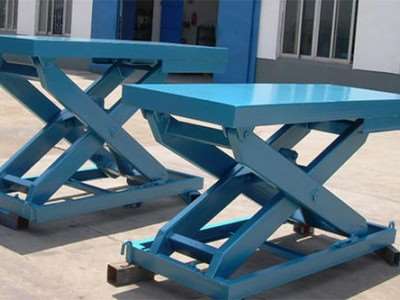

供应东莞液压升降平台、惠州液压升降机

产品价格29800.00元/台

最小起订量:1 台可售数量:1 台

用手机扫描二维码直达商品手机版
手机查看详情
品牌:
鲁信升降机
面板:
3mm花纹钢板
轨道:
70*70*4mm
油缸:
80-60#
发货时限:
自买家付款之日起 20 天内发货
所在地区:
广西/南宁市
有效期至:
长期有效
最后更新:
2019-11-18 18:11
浏览次数:
35
产品详情


您好!

感谢贵公司对我公司产品进行询价,欢迎贵公司选用我公司生产的导轨式液压升降机。该产品符合JT155-2004标准,具有结构合理,稳定性、可靠性高,经久耐用,操作维护方便。该机主要由立柱、提升梁、平台台面、传动梁、油缸、提升链条、液压泵站等组成。工作时,通过操作液压泵站按钮,即可实现升降平台升降。以下是我公司给您的相关的术参数及报价(SJG2.0-5.3固定导轨式升降机)



引用标准

GB50017-2003 钢结构设计规范

GB/T 985-1988      气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式和尺寸

GB50256-96        起重机电气装置安装工程起重机电气装置施工及验收规范

GB/T 3766-1983     液压系统通用技术条件

GB/T 13306-1991    标牌

GB8923-88         涂装前钢材表面锈蚀等级和除锈等级

GB/T 20019-2005    喷涂设备的验收检查


设计依据

机械手册(1-5册)

ISO9001:2008







导轨式升降平台报价单

一、技术参数

客户名称


设备型号

平台尺寸(宽度*深度)

有效行程

额定载荷

配套动力

数量

工期

SJG2.0-5.3

2000mm*2000mm

5300mm

2000kg

4kw

1

25

导轨式

以合同为准



交流电



油漆

颜色为中灰。主机表面均经过打砂、抛丸。防锈度高,油漆与表面附着力强。

价格


二:主机配置

序号

名称

规格型号

备注

1

面板

3mm花纹钢板


2

框架主机

120*60*4mm矩形管和120*60*4mm的方管

1台

3

轨道

70*70*4mm方通两只焊接成一组

轨道共4组      济钢集团

4

油缸

80-60#油缸,内部密封件为日本进口

2 日本进口华尔卡

5

安全绳

14#电梯专用油丝绳

4条 河北电梯绳厂

6

平衡绳

14#电梯专用油丝绳

4条 河北电梯绳厂

7

导向链

16A合金钢优质链条

4条 杭州东华集团

8

复合轴承

合金钢材质6206-2RS

32个 哈尔滨轴承

9

两面护栏

30*30*2mm          1000mm高

济钢集团


2】电控配置(一二各一个)

序号

名称


生产厂家

1

电控箱

层电控箱 个,主电箱一个,副电箱

致业集团

2

漏电开关

层配置

德力西

3

交流接触器

层配置

德力西

4

时间继电器

层配置

德力西

5

变压器

层配置

人民电器

6

行程开关

层配置

正泰电器


3】液压配置

采用意大利合资整机配套动力单元、集成阀块(非组装)4KW 力盛品牌

序号

名称


备注

1

电机

一台

力盛品牌

2

齿轮泵

一套

力盛品牌

3

密封件

多套

力盛品牌

4

溢流阀

一套

力盛品牌

5

油位计

一套

力盛品牌

6

电磁阀

一个

力盛品牌

7

压力阀

一个

力盛品牌

8

支撑阀

一套

力盛品牌

9

油箱

一个

力盛品牌

:

1、导轨材料:

导轨采用油缸与链条相结合的方式完成升降动作,采用8根(4组导轨4柱结构)70*70*4mm高强度方管焊接制作,,具有运行平稳,无噪音,速度快,平层精确等特点。

2)、工作台面材料;

框架结构。采用120*60*4mm高强度矩形管和120*60*4mm矩形管焊接制作,台面用3mm花纹板制作,抗磨耐用易清理。挂壁用120*60*4mm矩管焊接。

3)、液压油缸:

缸径80mm的油缸2只,油缸型号为HSC80/60。日本进口华尔卡密封胶圈,使设备更加安全、耐用。

4)、液压系统:

采用380伏4kw中意合资鞍山力盛生产的整体式液压动力单元(国内最好的泵站)。采用进口模块,密封性好,使用寿命长。

5)、液压油:

选用长城普力液压油,夏季选用N46#,冬季选用N32#。

油管采用河北长城牌中高压油管,双层耐压钢丝网,增加耐压性,工作压力小于16Mpa。

6)、控制电器:

按钮控制。控制电器采用德力西电器。电磁阀控制下降,平台下降平稳。

7)、表面处理:

机械构件表面全部防腐处理,喷涂中灰色油漆。也可根据用户要求喷涂。

8)护栏

简易。采用30*30*2mm护栏方管制作。高度1000mm。

9)、传动部分;

链条采用自强牌16A合金钢优质链条.安全系数大于7倍,安全可靠。

10)、

在转动结构上加装哈尔滨轴承生产有限公司生产的滚动轴承,型号6206-2RS,有                 效延长使用寿命。工作台承受最大载重量在升降范围内任意高度停留时不下沉。


11)、上升速度:

每分钟4-6米。下降速度可调。

四:安装要求:

1)2000mm进出货.

五:安全措施

1)升降机在最高点设有两道行程开关,防止一道失灵而出现危险。

2)动力单元设置一个溢流阀,压力过大有自动回油。

3)升降机最低点有时间继电器,防止设备落到最低点在不按停止开关的情况下仍然处于工作状态烧坏电机。

4)升降机下降采用电磁阀得电靠自身重量下降,突然断电或者出现电路意外情况,机器会在原地不动,不会出现突然猛降或猛上情况。

5)电器安全保护:采用低压控高压的模式。

6)转动部分均有复合轴承,保证液压升降平台升降平稳,不会出现铁磨铁现象。

7)设备装有4条安全绳,防止一条链条断裂平台倾斜升降。

六、运输方式:包运输、安装调试。(需方提供机动叉车配合卸货;在设备2m内提供380V,50Hz电源,4mm2 4芯电缆线)

七、设备免保修一年,接到保修电话后24小时内排除故障,保修期内因不按使用说明使用或不可抗力因素造成损坏的卖方在提供服务时要收取相关的费用。保修期满只收零配件费用。
